โรงงาน SO2 น้ําเหลว ผ่านการลด SO3

โรงงานผลิต SO2 น้ําเหลว

โรงงานผลิต SO2 น้ําเหลว โดยการลด SO3

ดอกซัลเฟอร์ไดออกไซด์เหลวพบการใช้งานที่หลากหลายในอุตสาหกรรมและมีวิธีการหลายวิธีในการผลิตมันเราแนะนําการบูรณาการระบบการผลิตน้ํามันซัลเฟอร์ไดออกไซด์เหลวกับโรงงานกรดซัลเฟอริก, โดยใช้วิธีซัลเฟอร์ไตรออกไซด์-ซัลเฟอร์ วิธีนี้เกี่ยวข้องกับการปฏิกิริยา SO3 ของเหลวกับซัลเฟอร์เพื่อลด SO3 เป็น SO2

วิธีการนี้มีกระบวนการการผลิตที่เรียบง่าย เทคโนโลยีที่ยอมรับและน่าเชื่อถือ พื้นที่ที่คอมแพคต์ ความต้องการอุปกรณ์ที่ต่ําที่สุด ค่าใช้จ่ายในการดําเนินงานที่ต่ํา การบํารุงรักษาง่ายและการดําเนินงานที่สะอาดหลีกเลี่ยงการสร้างขยะอุตสาหกรรมและผลิตภัณฑ์ข้างเคียงอื่น ๆ ที่ยากที่จะจัดการ

• การจัดการวัตถุดิบ

สินค้าดิบเหล่านี้มาจากแหล่งดังต่อไปนี้

ซัลฟ์เฟอร์เหลว - ซัลฟ์เฟอร์แข็งถูกละลายด้วยควายในส่วนการละลายซัลฟ์เฟอร์แล้วกรองเพื่อผลิตซัลฟ์เฟอร์เหลวที่สะอาด

SO น้ําเหลว₃- The ก๊าซควันจากช่องแปลงที่สามถูกเย็นผ่านเครื่องแลกเปลี่ยนความร้อน III และเข้าสู่หอคอยการดูดซึม oleum ที่ส่วนหนึ่งของ SO₃โอลเลียมก็จะระเหยออกมา เพื่อปล่อย SO ภาวะก๊าซความบริสุทธิ์สูง₃, ซึ่งทําให้เกิด SO ของเหลว₃.

• กระบวนการ ปฏิกิริยา

การปฏิกิริยาดําเนินการดังนี้:

2SO₃+S=3SO₂

กระบวนการนี้ถูกออกแบบเป็นระบบ 2 ขั้นตอนสําหรับ SO₂ในขั้นตอนแรก ซัลเฟอร์เหลวปฏิกิริยากับ SOเหลว₃ในกระปุกปฏิกิริยาเมล ในขั้นที่สอง, SO₃ก๊าซบนพื้นผิวของหม้อปฏิกิริยาเมลปฏิกิริยาภายในปฏิกิริยาซัลเฟอร์แข็ง₃ก๊าซบนพื้นผิวของปฏิกรณ์และ SO₃ก๊าซที่ผลิตจากปฏิกิริยาเข้าสู่ปฏิกิริยาซัลเฟอร์แข็งพร้อมกันเครื่องกรองตาข่ายถูกติดตั้งที่ทางออกของปฏิกิริยาซัลเฟอร์แข็งเพื่อกําจัดอนุภาคซัลเฟอร์และปริศษะแข็งอื่น ๆ.

• การผสมผสานและกระบวนการผลิตภัณฑ์เสร็จ

SO ของเหลว₂คอนเดนเซอร์ใช้โครงสร้างท่อ₂ก๊าซจากกรองตาลเข้าเปลือกของ condenser ในขณะที่การไหลเวียนของน้ําเย็นไหลผ่านท่อ₂จะรวบรวมในถังวัด มีถังวัดสองถัง และ SO ของเหลว₂กระแสโดยแรงโน้มถ่วงจากถังเหล่านี้ใน SO น้ําเหลว₂ถังเก็บของ ถังเก็บของมีเครื่องติดตามความดันและระดับของของเหลวที่อยู่ห่างไกล ระบบลดความดัน และระบบกระตุ้นเครื่องเตือนการรั่วไหลของก๊าซและระบบสเปรย์ล้างอัลคาลี

นอกจากนี้ ระบบในการป้องกันการรั่วไหล การบังคับการระบายอากาศ และการรักษาความดันลบก็มีอยู่ในสถานที่ระหว่างการปิดกรดซัลฟูริก

กราฟ 1 - การผลิตน้ํามันซัลฟูร์ไดออกไซด์เหลว โดยใช้วิธี SO3-ซัลฟูร์

• การผลิต SO2 น้ําเหลวความบริสุทธิ์สูง: วิธีการนี้สําหรับการผลิต SO2 น้ําเหลวกําจัดความจําเป็นของเครื่องบดน้ํามัน ป้องกันการปนเปื้อนน้ํามันและรับประกันเหลืออย่างน้อยในผลิตภัณฑ์ปลายเนื้อหาน้ําต่ําของวัสดุเริ่มต้น, SO3 และซัลเฟอร์เหลว, กลายเป็นความชื้นต่ํามากใน SO2 ของเหลว
• ค่าลงทุนลดลง: มีปัจจัยหลายอย่างที่ส่งผลให้มีต้นทุนลงทุนที่เกี่ยวข้องกับวิธีนี้การใช้ SO3 และซัลเฟอร์เหลว, ซึ่งเป็นวัสดุที่ค่อนข้างไม่เกรี้ยว, ทําให้สามารถสร้างอุปกรณ์ส่วนใหญ่จากเหล็กคาร์บอนที่มีประหยัดเพียงปฏิกิริยาและส่วนประกอบเฉพาะของ SO2 ผสมผสานเหลวต้องการวัสดุพิเศษหรือเหล็กไร้ขัด.
• กระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม: วิธีนี้โดดเด่นด้วยผลประโยชน์ต่อสิ่งแวดล้อม โดยไม่สร้างขยะอุตสาหกรรม และหลีกเลี่ยงการผลิตผลิตภัณฑ์ข้างเคียงที่ยากหรือแพงในการรักษา
• ประสิทธิภาพด้านพลังงาน: กระบวนการนี้มีการบริโภคไฟฟ้าและควายที่ต่ํา.ในระหว่างการทํางาน, มีเพียงอุปกรณ์ที่จําเป็นเช่นปั๊มวัดและปั๊มหมุนเวียนที่ทํางาน.คันน้ําหอมใช้เป็นหลักในการเริ่มต้นและรักษาอุณหภูมิที่ดีที่สุดในระบบการจัดการน้ําเค็มเหลวและ SO3.

สรุป วิธี SO3-ซัลฟูร์ เป็นวิธีการที่เรียบง่ายในการผลิต SO2 ในรูปของของเหลวที่มีข้อดีมากมายต้องการการลงทุนที่ต่ํากว่า เนื่องจากกระบวนการที่คอมพัคต์และใช้อุปกรณ์น้อยกว่า, และลดการบริโภคพลังงานให้ต่ําสุด นอกจากนี้, การทําลายล้างอย่างน้อยของวิธีการและการขาดของผลิตภัณฑ์ข้างเคียงที่เป็นปัญหาทําให้มันเป็นทางเลือกที่เป็นมิตรต่อสิ่งแวดล้อมแนวทางนี้เหมาะสมสําหรับภูมิภาคที่มีอุปกรณ์การผลิต SO3 ของเหลว.

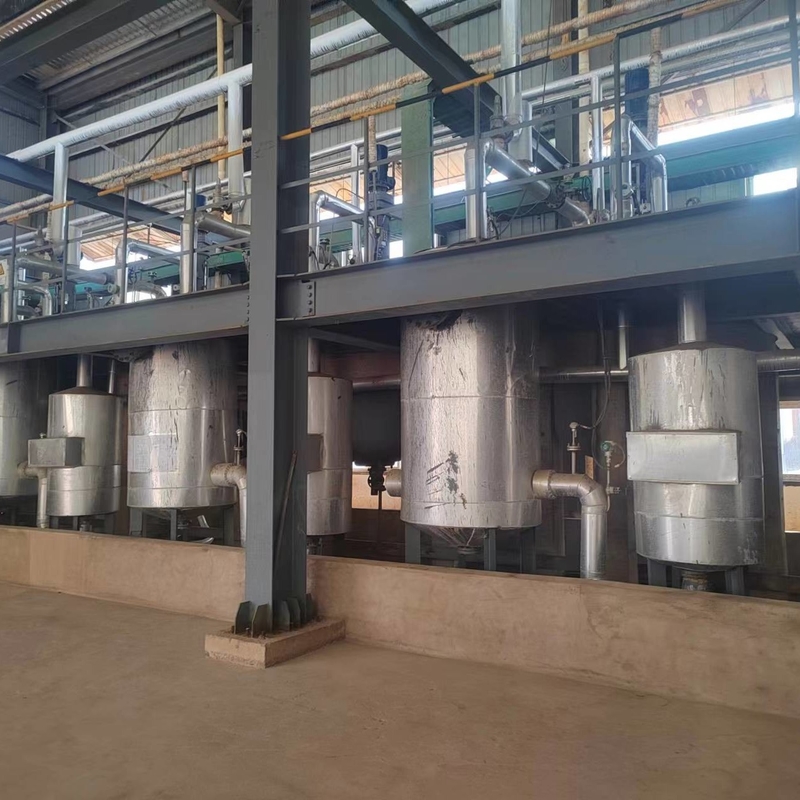

รูป 1 ~ 5. 70kta เพิ่มซองซอคไซด์เหลวของ CMOC กลุ่ม KFM 300kta โรงงานเผาผลาญกรดซัลเฟอร์
